5.1声道分离测试音源(请右键-链接另存为):

链接:https://pan.baidu.com/s/1iiHuvBHZEuOh9c7WN6o0Ww
提取码:fsyv


或下载测试音源包(含上面分离测试音源,无需重复下载,请右键-链接另存为)

链接:https://pan.baidu.com/s/14fLwLJM98B9juOobEMITMQ
提取码:ptcu


关于设备5.1硬解码

要实现真正的5.1环绕效果,以下三点缺一不可:
1.片源:有下载的DTS杜比AC-3格式的电影,音乐文件。5.1的游戏机在线的5.1电影音乐频道。
2.播放设备:带光纤输出的索尼PS2,PS3,PS4,微软XBOX360 XBOX ONE游戏机带HDMI,光纤,同轴(S/PDF)输出DVD蓝光播放器,硬盘播放器,电脑,电视,机顶盒,电视盒,投影仪等。
3.音箱或是功放设备:带5.1模拟莲花口3.5MM口输入的5.1功放5.1有源音箱。或者能拼成独立6声道的5.1功放音响。

播放器源码设置:
播放器音源设备一定要设置成“源码”(各厂家有不同表示方式,有源码SPD|F数字、比特流、透传,自动,RAW等)输岀;给解码器解码,分离出6声道通过5.1莲花口输出。

------------------------------




简介:

HD815BT多功能音频解码器支持解码DTS、DTS-HD、AC-3、LPCM等多种数字音频格式源码;支持U盘播放DTS、AC3、WAV、FLAC、APE、MP3等多种无损高品质音频播放;支持HDMI输入、ARC音频回传、光纤和同轴输入解码;支持蓝牙5.0无线传输;可以解码5.1音频后从六个莲花口输出,兼容市面上多数功放或有源音响设备。前面板LED显示可显示产品的工作状态,面板按键操作和红外遥控操作。可与DVD播放机、蓝光机、网络播放器、机顶盒、PS2、PS3、Xbox360、PC、家庭影院、汽车等众多娱乐设备的互机对接使用。



产品特点:

1、支持1路HDMI输入,1路数字同轴输入,1路数字光纤输入,1路PC-USB输入,1路USB2.0接口输入,1路蓝牙输入不同信号源之间可以通过按键或遥控器自由切换。

2、支持1路HDMI输出(支持ARC),1组5.1ch输出,音频输出都是同时同步的。

3、HDMI输入输出分辨率最大支持4Kx2K@30Hz,支持3D

4、支持FLAC、APE、DTS、AC3、WAV、HDCD、AAC、WMV、MP3、M4A等多种数字音频格式解码

5、自动检测识别输入数字音频信号格式,若音源是5.1CH则硬解码(真5.1),若片源是2.0/2.1CH则软解码(虚拟5.1)

6、支持2.0与5.1声道两种输出方式,2.0ch模式时即FL/FR输出

7、支持按键或红外遥控器切换输入源,以及调节音量

8、具有USB播放和通道选择断电记忆功能,即记住断电前的播放状态

9、USB播放具有上一首/下一首、单曲循环/全部循环、暂停/播放等操作

10、标配DC 12V/1A外置电源适配器供电。


设备连接调试:

1、安装拼拧紧蓝牙天线。将12V/1A电源适配器(请检查电源规格,切勿随意使用非标规电源)接到HD815B解码器DC电源输入口,再将适配器插入室内电源插座。


2、通过莲花RCA线将HD815B解码器的5.1或2.0音频(FL/FR)输出口联接到5.1或2.0功放或音箱的输入(INPUT)对应连接,将功放切换成的对应的5.1声道DTS或AC-3输入或AUX输入;(具体模式选择和联线请对照机器的接口旁边文字)。

FL-左前置,FR-右前置,SL-左环绕,SR-右环绕,CE-中置,SW-重低音




3、长按INPUT键开机,通电约十五秒左会听到开机音,待点亮蓝色指示灯正常启动后,再做按键操作选择。


4、蓝牙输入模式:

1)通过短按INPUT或遥控器切换键,切换到蓝牙模式(BT灯亮)

2)打开手机蓝牙搜索设备,点击蓝牙名(HD815)配对,连接成功,

3)打开手机音乐播放器点播放音乐。

PS:不能配对,从手机或平板设备删除所有已联蓝牙设备记录。重启手机或平板恢复设备蓝牙驱动后,重新联接此设备。


5、强烈建议通过蓝牙模式调试联接好音箱,确保功放或音箱与HD815B解码器联接正确并出声。如出现异常,请参考HD820的视频,将音箱FL或FR逐一联接解码器输6个端口。检查解码器输出正常再切换为其它模式



5、HDMI输入模式:通过HDMI线将机顶盒播放器的输出和HD815B的HDMI INPUT输入联接,HD815B的HDMI OUT输出联接至显示器、电视机、投影等设备HDMI输入显示图像,HD815B切换成HDMI输入即可(HDMI灯亮)


6、光纤或同轴输入模式,通过光纤音频线或75欧同轴音频线将播放器或电视的光纤或同轴输出口连接到HD815B的光纤(OPTICAL INPUT )或同轴(COAXIAL INPUT)输入口,将电视机的音频输出设置为光纤或同轴源码输出,HD815B切换成光纤(OPTICAL灯亮)或同轴输入(COAXIAL灯亮)。



7、HDMI(ARC)音频回传功能,请使用19+1芯的HDMI标准HDMI线,将电视机的HDMI ARC接口和HD815B的HDMI OUT(ARC)接口连接,将电视机的音频输出为HDMI ARC源码输出,HD815B切换成HDMI ARC输入(ARC灯亮)。


8、U盘播放,请首先格式化U盘或检查U盘是否为FAT32格式 16bit,拷入音频文件到U盘,可建一级文件夹分类拷入。插入到解码器USB口就可以播放,将HD815B切换USB输入模式(USB灯亮)。


9、USB-PC电脑声卡,请把HD815B解码器切换成PC-USB输入后(PC-USB灯亮),用USB线连接电脑USB和解码器PC-USB连接,才可以正常安装电脑声卡驱动。

(驱动和播放器设置可以参考驱动下载页:http://www.aoyint.com/pcusbdriver.html)

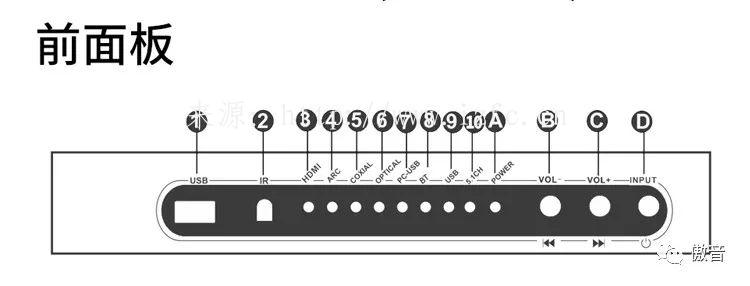

1:U盘输入口                                2:红外接收口

3:HDMI模式指示灯                     4:ARC模式指示灯

5:同轴模式指示灯                        6:光纤模式指示灯

7:PC-USB声卡模式指示灯            8:蓝牙指示灯

9:USB播放模式指示灯                 10:5.1CH模式指示灯

A:电源指示灯                              B:音量减小/上一曲

C:音量增加/下一曲                      D:输入源循环切换键


按键说明:

INPUT 按键 :

短按:输入信号源循环切换,顺序如下

(HDMI->ARC->COX->OPT->PC-USB->USB)

 VOL-按键 :

长按:3秒以上为音量减小

短按:USB播放模式下"上一首"选择;

VOL+按键 :

长按:3秒以上为音量增加,

短按:USB播放模式下"下一首"选择。

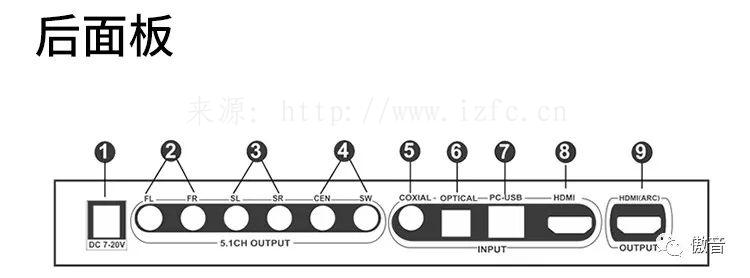

1:12V/1A电源输入口                         2:前置输出左声道FL/右声道FR

3:后置输出左声道SL/右声道SR    4:中置输出声道CEN/低音输出声道SW

5:同轴输入口                                     6:光纤输入口

7:电脑USB声卡输入口                     8:HDMI输入口

9:HDM输出口(支持ARC)

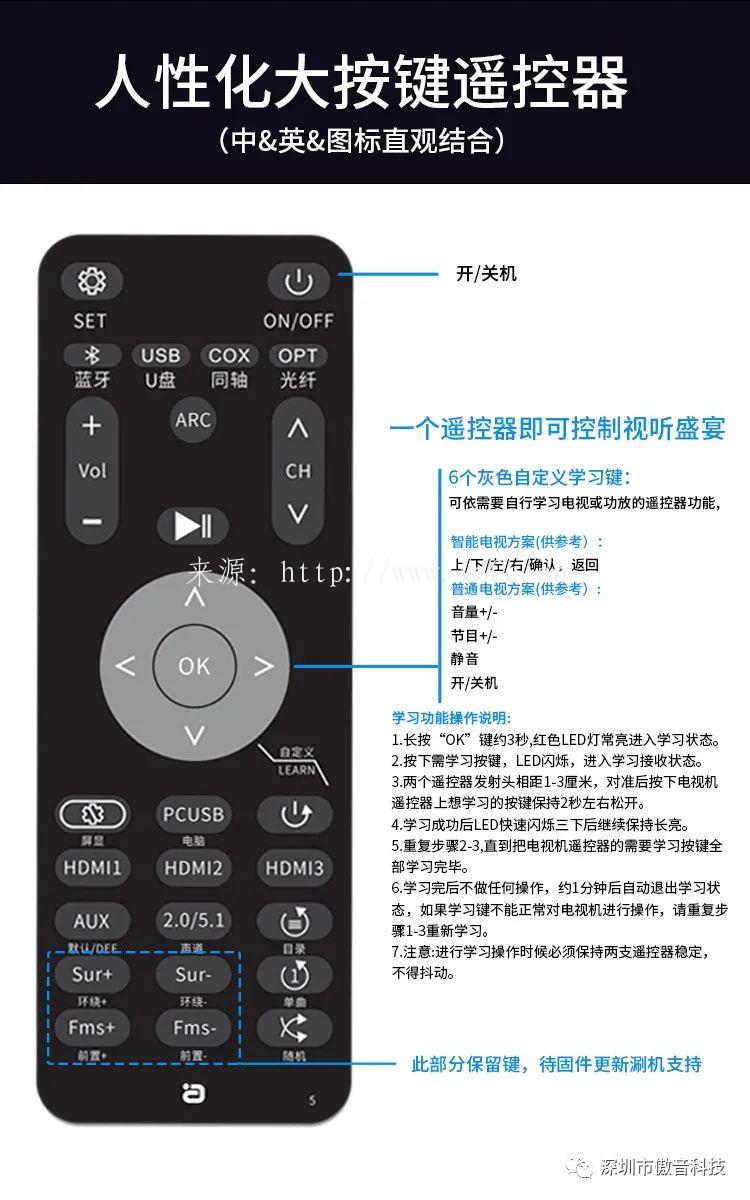

遥控学习键功能操作说明:
1.长按“OK”键约3秒,红色LED灯常亮进入学习状态。
2.按下需学习按键,LED闪烁,进入学习接收状态。
3.两个遥控器发射头相距1-3厘米,对准后按下电视机遥控器上想学习的按键保持2秒左右松开。
4.学习成功后LED快速闪烁三下后继续保持长亮。
5.重复步骤2-3,直到把电视机遥控器的需要学习按键全部学习完毕。
6.学习完后不做任何操作,约1分钟后自动退出学习状态,如果学习键不能正常对电视机进行操作,请重复步骤1-3重新学习。
7.注意:进行学习操作时候必须保持两支遥控器稳定,不得抖动。




产品规格:

HDMI支持版本:HDMI 1.4 & HDCP 1.4

HDMI 分辨率支持:4Kx2K@30Hz

HDMI最大带宽:340MHz

HDMI总波特率:10.2Gbps

HDMI输入/输出TDMS信号:0.5~1.5Volts p-p(TTL)

HDMI输入/输出DDC信号:5Volts p-p (TTL)

HDMI输入输出线缆长度:≤20m AWG26 HDMI standard cable

支持音频格式:FLAC、APE、AC3、DTS、DTS-ES、WAV、HDCD、AAC、WMV、MP3、M4A等

DSP采样率采样频率:24bit/192KHz

数字输入电平:0.1~1V p-p

5.1模拟输出(1kHz@0dB):≥1.5V RMS

信噪比@0dB(CCIR/ARM: ≥90dB

失真度:≤0.03%

频率响应:20Hz~20KHz

红外接收距离:≤10米

电源适配器规格:AC 100V-240V 50/60Hz,DC 12V/1A

产品尺寸/包装尺寸(长宽高):209x70x27 (mm)/ 229x153x47 (mm)

净重/毛重:400g/600g


常见故障判断及处理方法:

在通电前,应仔细检查连接线是否正常,必须确保所有接口正确连接。

常见故障判断及处理方法如下:

序号

故障现象

原因及解决方法

1

不通电

1、检查电源插头是否完全插入

2、请检查电源开关POWER按键是否开启

2

无声音

1、输入信号源是否开启并连接完好

2、确认信号源通道选择是否与连接线接口相对应

3、输入对应指示灯是否闪烁,闪烁代表没有信号输入

4、确认输入音频信号格式是否为产品支持的格式

5、确认功放已开机并已经与本机正确连接

6、确认解码器、功放的音量设置及是否已经静音

7、信号源设备声音是否设置为对应的输出信号

3

有噪音/声音异常

1、确认输入音频信号格式是否为产品支持的格式

2、检查解码器模拟输出及功放输出各声道接线是否正确

3、确认连接线是否完好并可靠连接

4

没有5.1环绕效果

1、检查播放音源是否为5.1格式或DTS/AC3格式音源

2、检查播放设备声音设置是否为源码输出或RAW外置解码输出

3、如果使用电视机连接ARC或光纤同轴,请设置好电视机输出为RAW data或源码输出

5

无法操作

1、按键无法操作:请重新通电再试

2、遥控无法操作:在10M内无障碍操作、检查遥控器电池有没有安装或装反,电池电量是否消耗完(请更换电池)

3、按遥控器按键,遥控头有光闪,说明遥控器工作,不闪说明遥控器没有工作

6

蓝牙无线配对

•确保本品处于配对模式

•确保本品与配对设备处于范围内(手机靠近设备先联)

•从手机或平板设备删除所有已联蓝牙设备记录。重启手机或平板恢复设备蓝牙驱动后,重新联接此设备。

•当距离过短或中断联接不成功,请检查环境周边是否有过多的2.4G无线设备干扰(如WiFi信号、无线鼠标、其它蓝牙设备等)。

 请不要将本设备放在金属物体上,不可有遮挡。信号受到干扰或遮挡时,也有可能造成声音断续/卡顿现象。


注:U盘无法识别?U盘分区表改为mbr即可

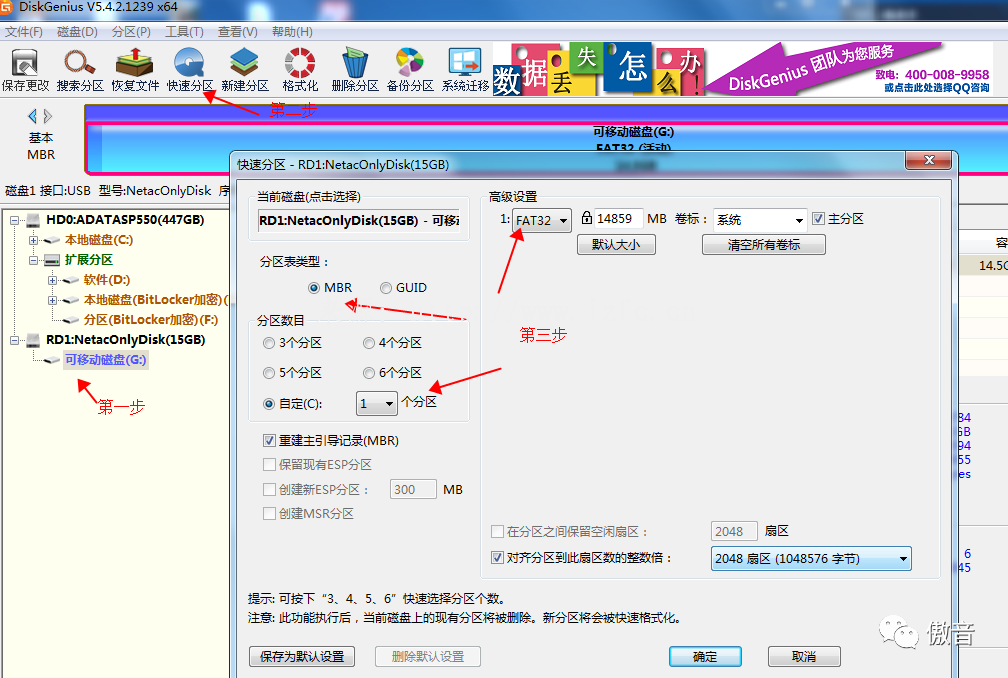

U盘原都是MBR格式,现在为做一键启动安装系统使用,部分U盘改为默认GPT(分区表格式为GUI格式),解码器设备不识别GUI格式U盘时,我们需要把格式转换为MBR格式,转换方法如下(如图)

1、DiskGenius是一款超级硬盘分区工具,可以将U盘切换回MBR格式。下载到本地安装: (请仔细参考原官网说明,避免U盘损坏)。DiskGenius官网:https://www.diskgenius.cn/download.php

2、将U盘接入电脑识别后,将U盘内文件拷入电脑本地硬盘备份。

3、参考图片将U盘格式化为MBR 格式,选择一个分区,FTA32格式。

4、格式转换后。将音频文件拷入U盘即可。
