AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训

 AVAYA RADVISION 视频会议产品SCOPIA XT5000操作培训---如果对您有帮忙请点赞!如果需要此培训手册,请加我Q,或者发邮件给我索取,我会尽早发给大家!(忙的话会晚些给大家的,请体谅)

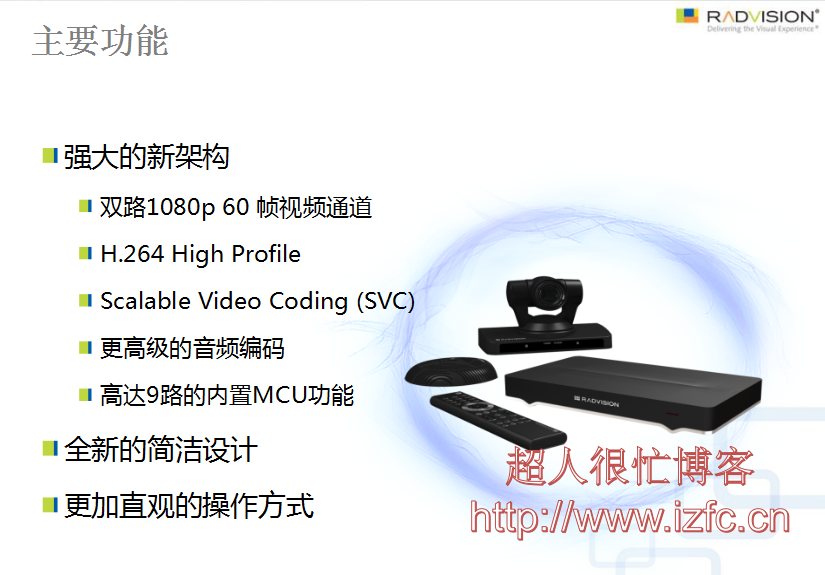

在此给大家介绍下SCOPIA XT5000,这是一款非常强大的视频会议终端,首先从稳定性和兼容性上是最好,可以说你买了这台终端可以和所有品牌的终端互通互联,没有任何问题;

同时内置最大带宽可以到12M,  同时支持内置高清MCU功能,最大支持9方,9方是1080P的,购买了SMB套餐后可以赠送软件视频会议,软件视频会议可以安装到手机、PAD、电脑上,随时接入会议中,直接穿越防火墙。

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第1张

言归正传,开始SCOPIA XT5000/scopia xt4200/scopia xt4300用户培训 终端的安装调试培训



AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第2张

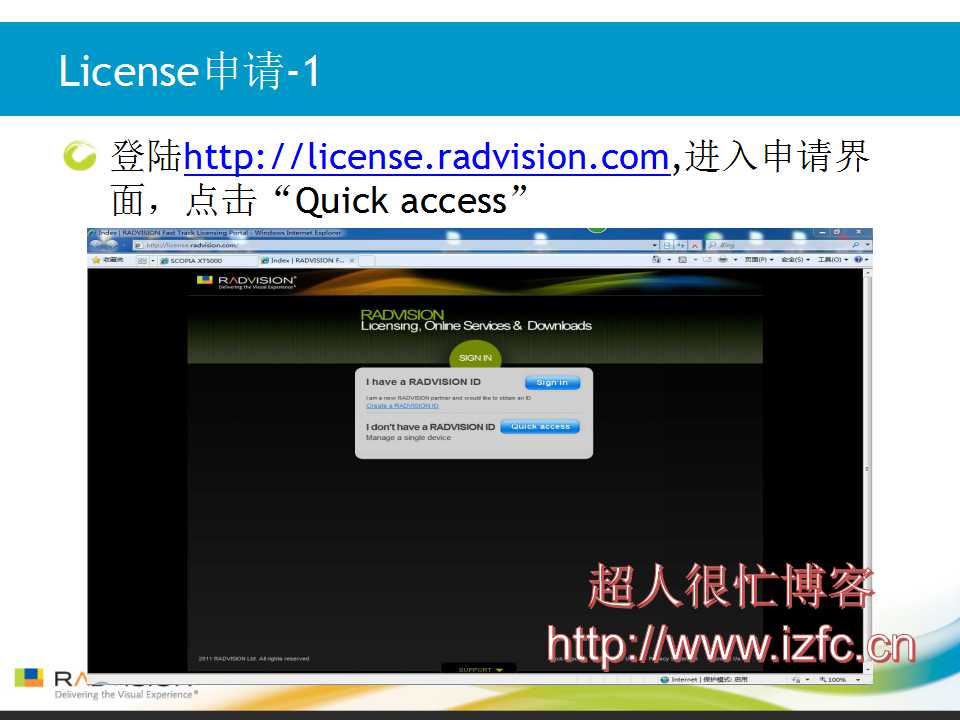

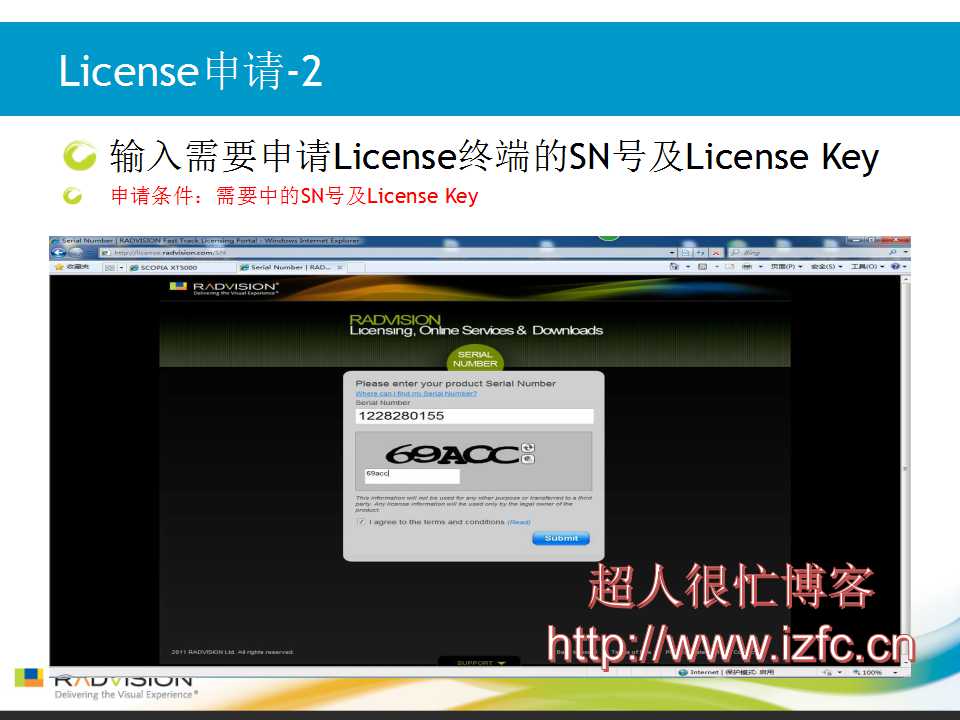

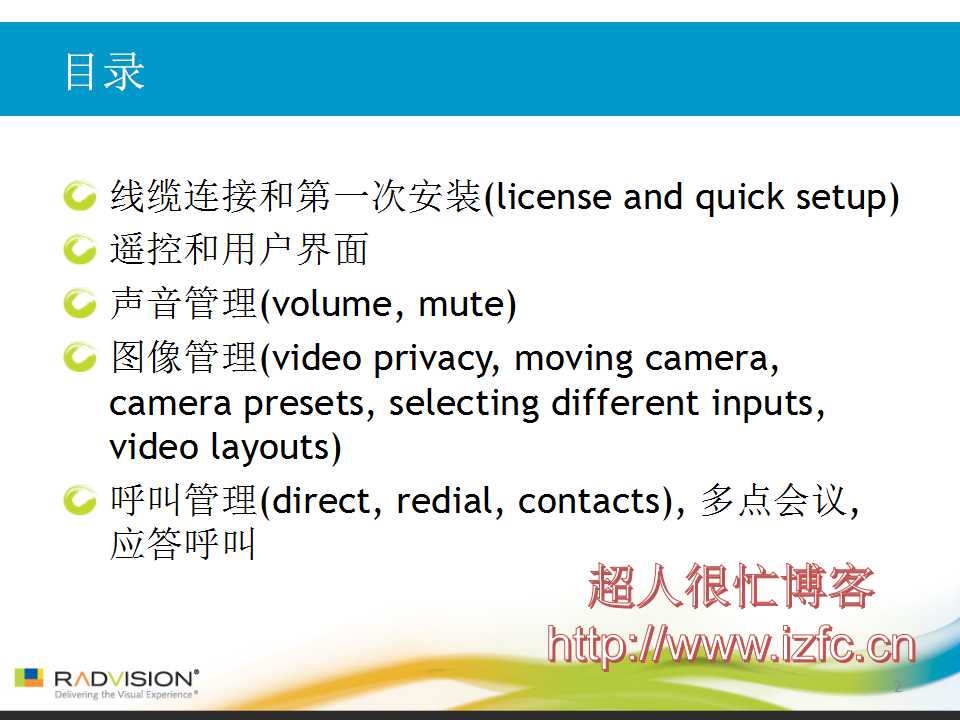

线缆连接和第一次安装(license and quick setup)

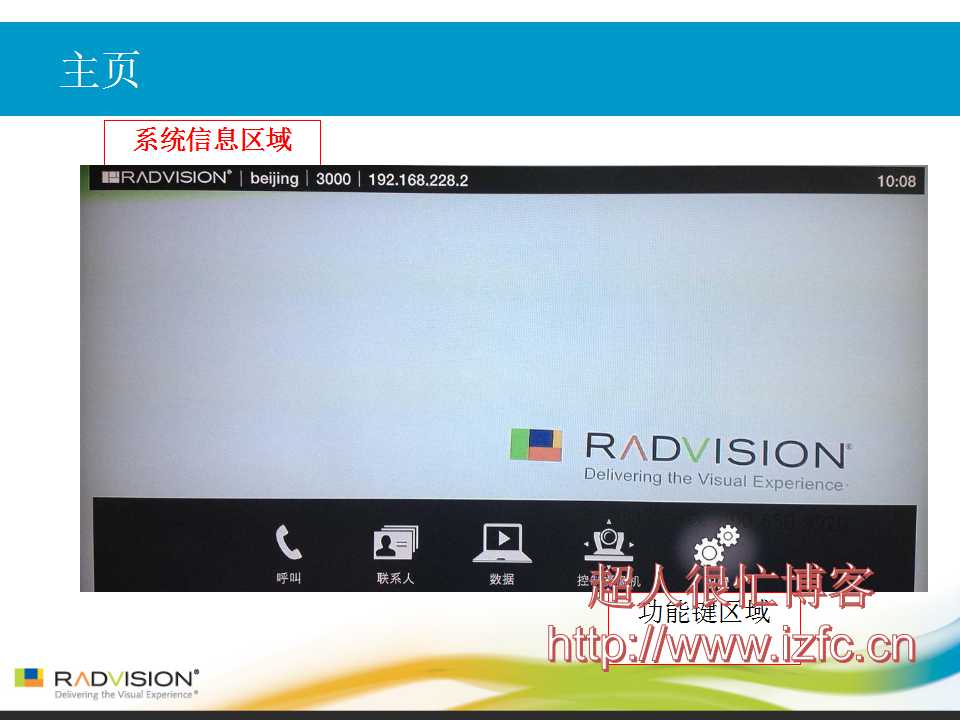

遥控和用户界面

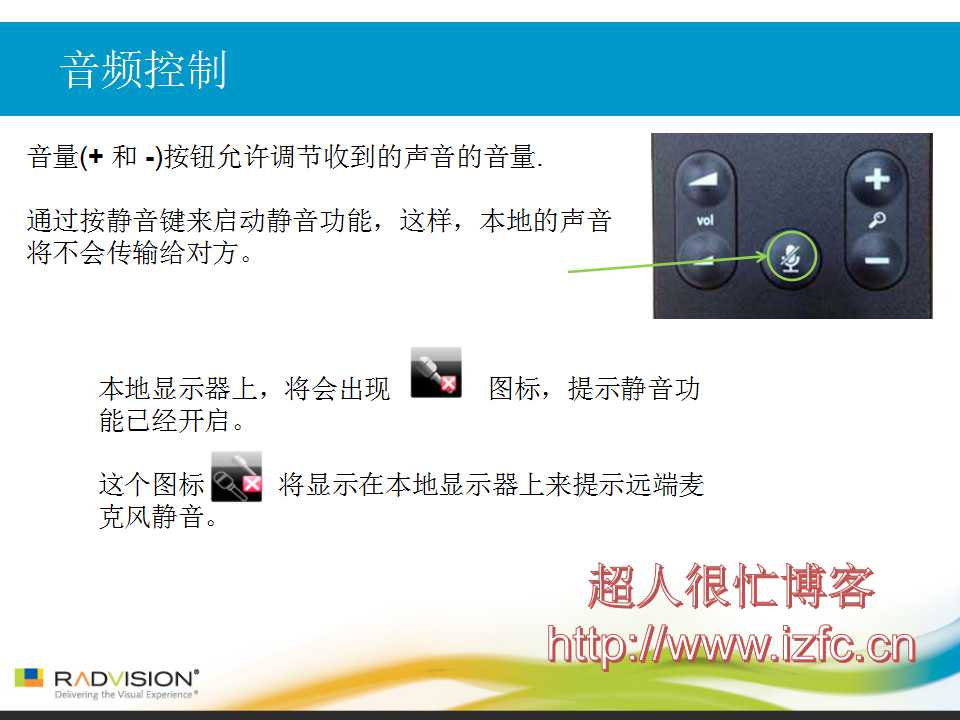

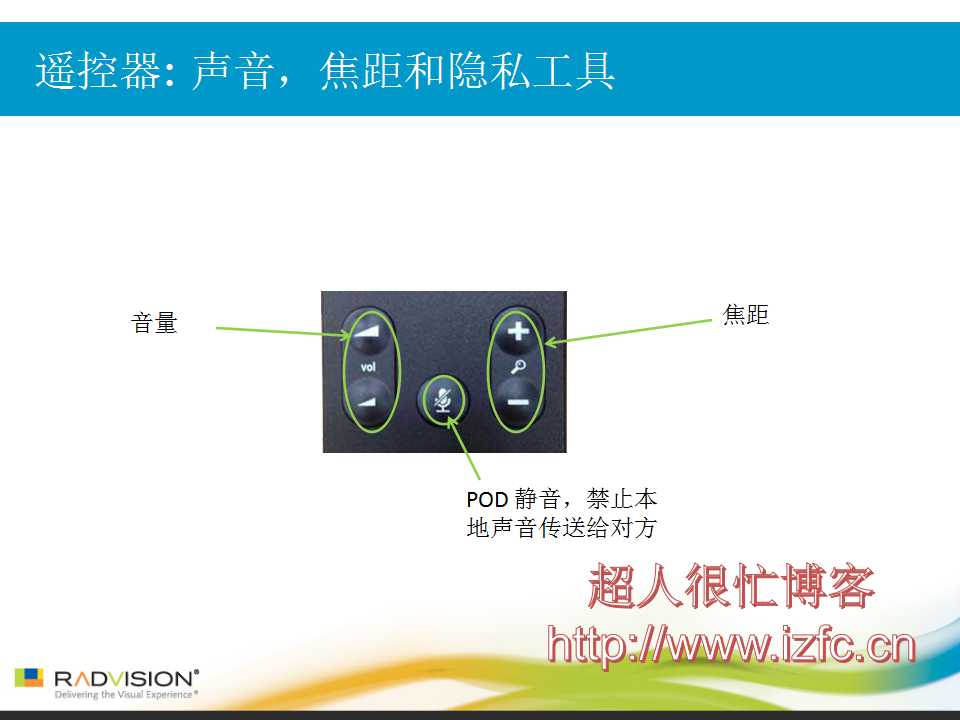

声音管理(volume, mute)

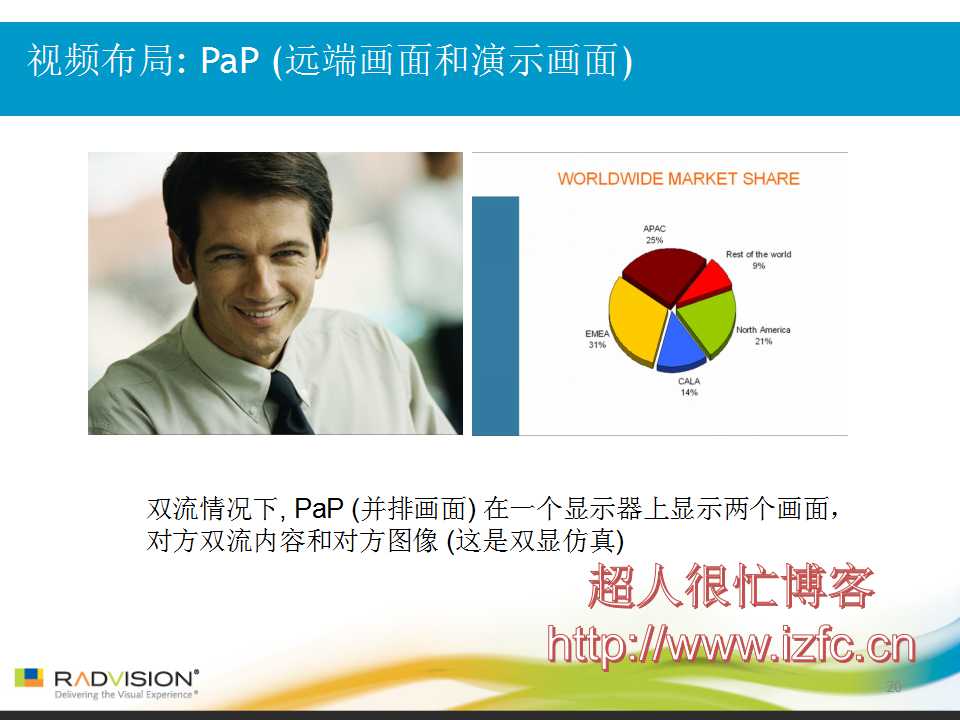

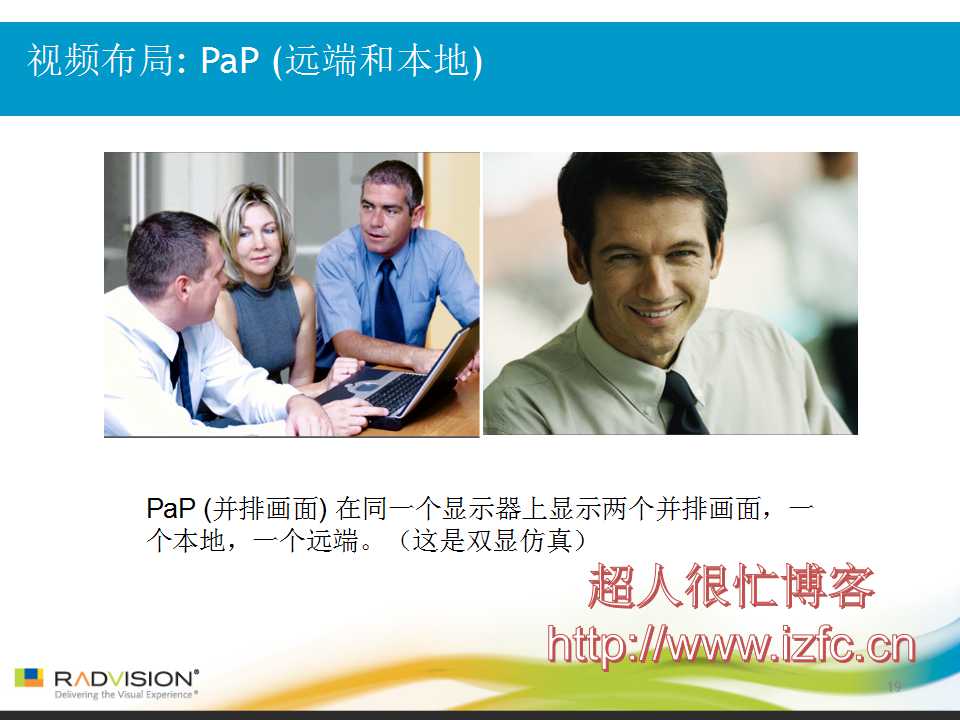

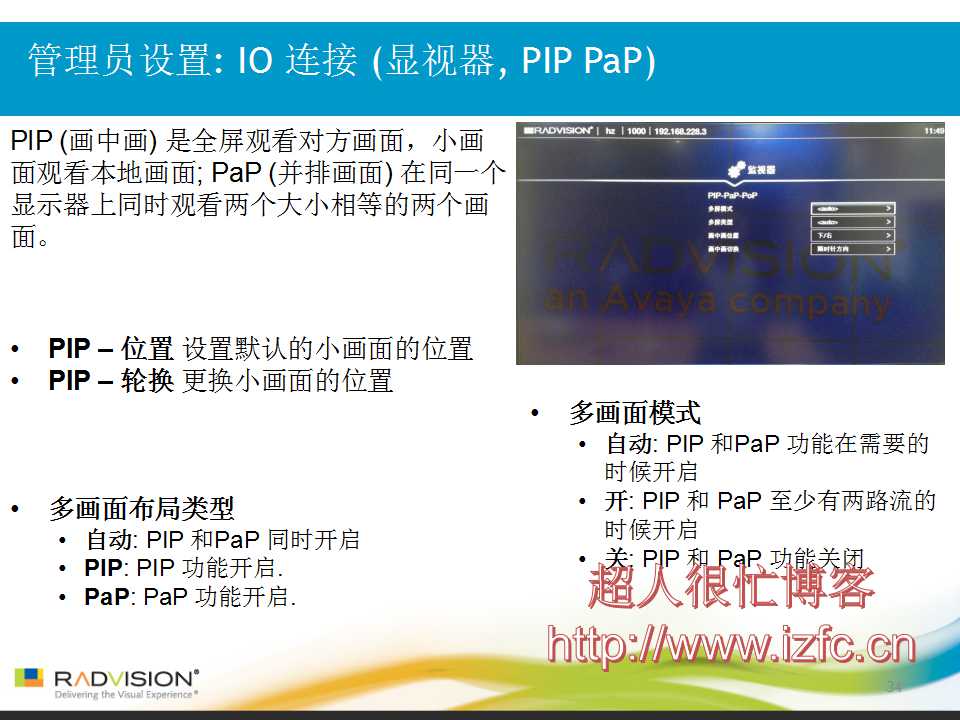

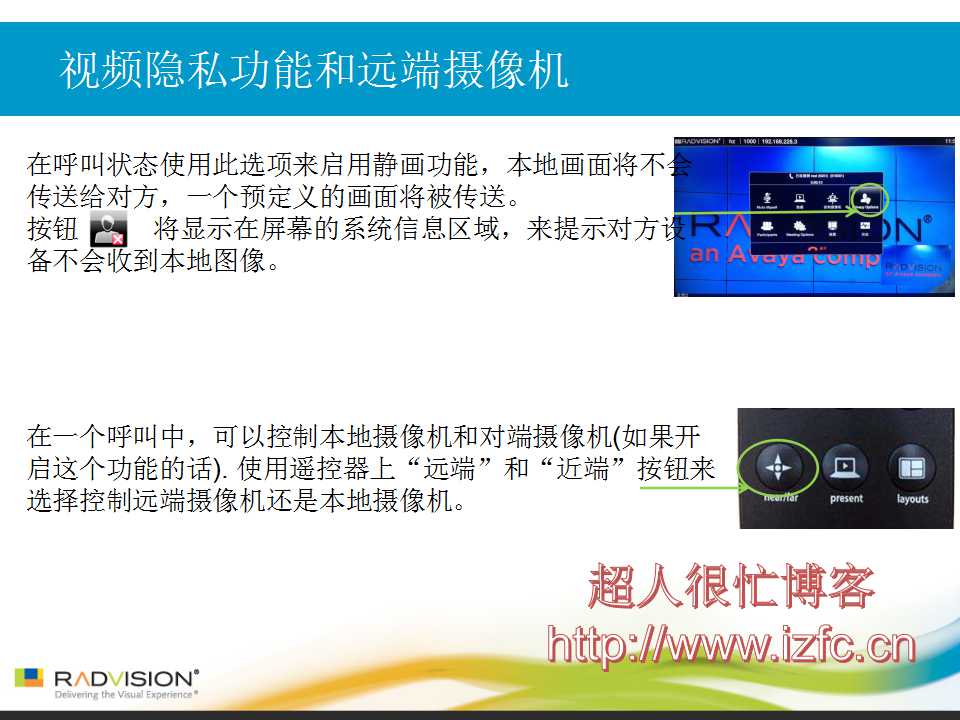

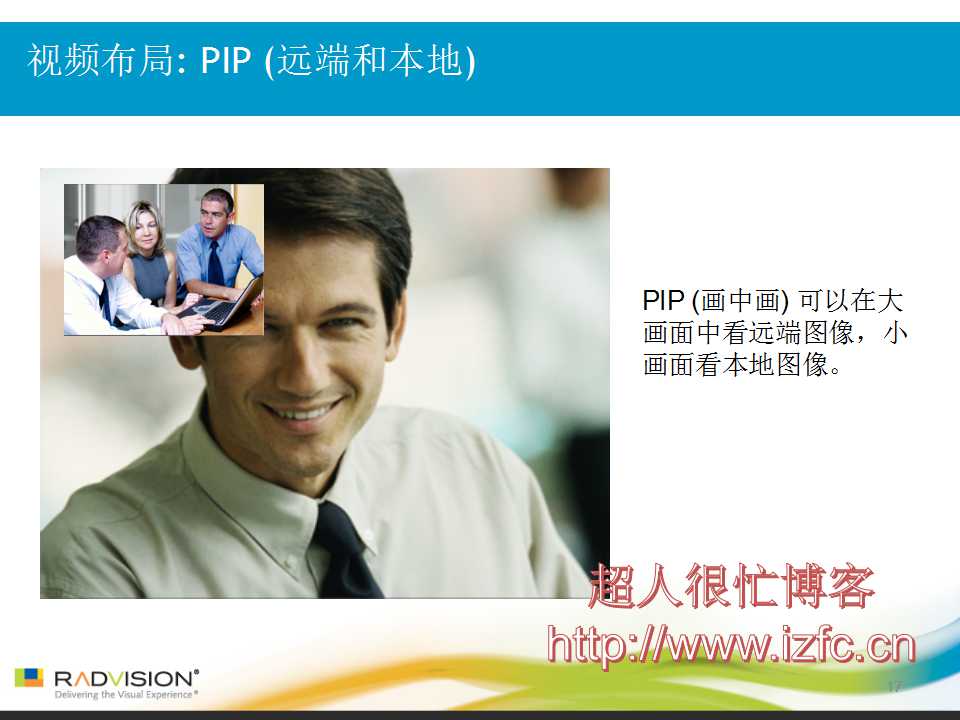

图像管理(video privacy, moving camera, camera presets, selecting different inputs, video layouts)

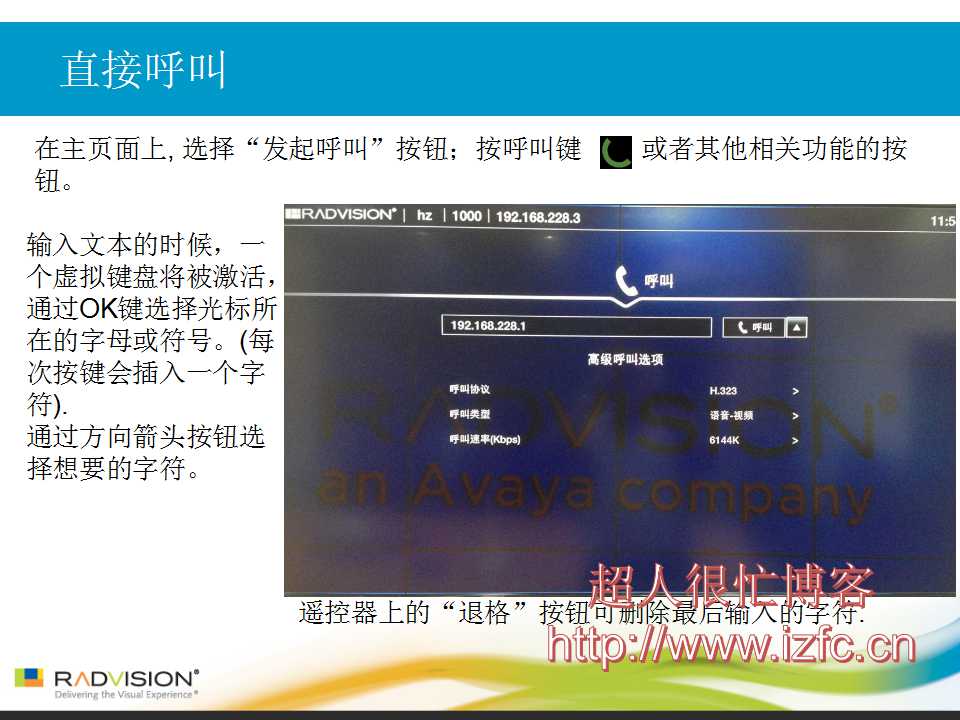

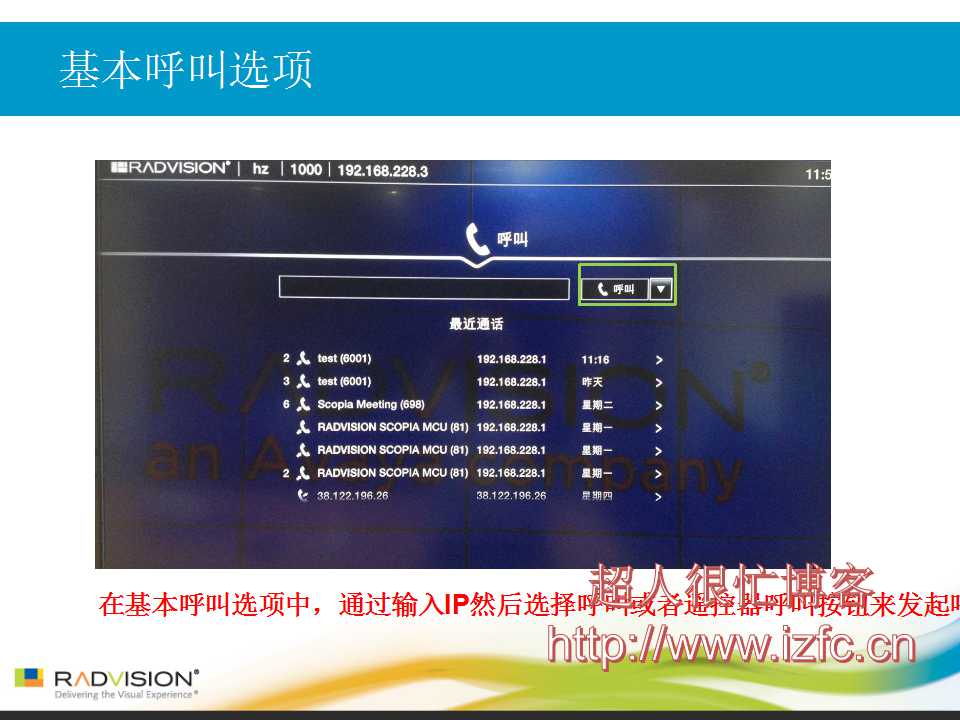

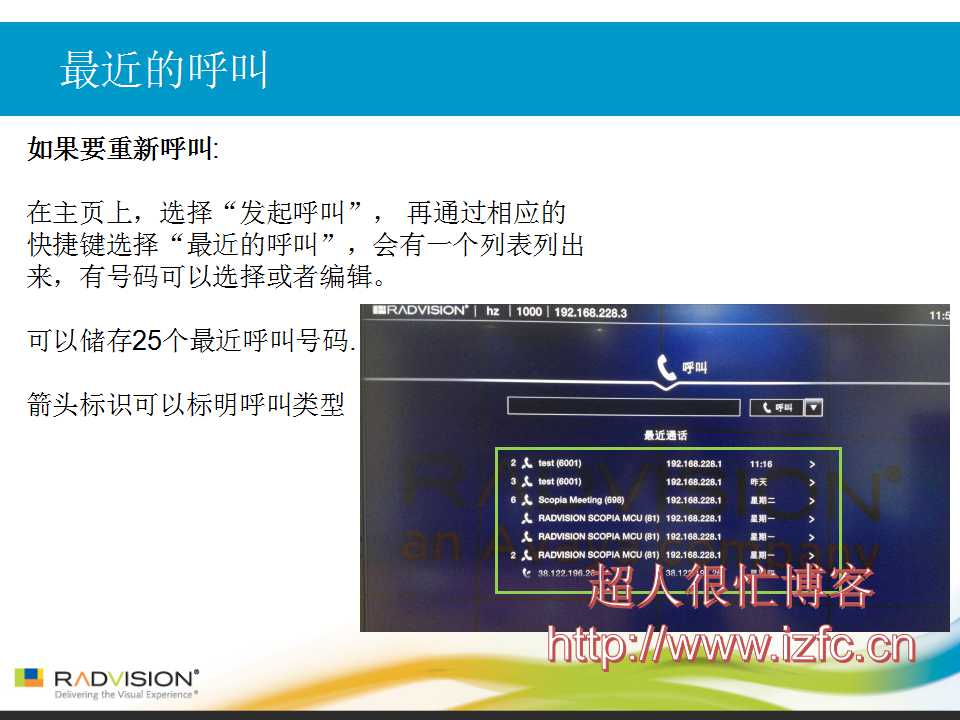

呼叫管理(direct, redial, contacts), 多点会议, 应答呼叫

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第3张

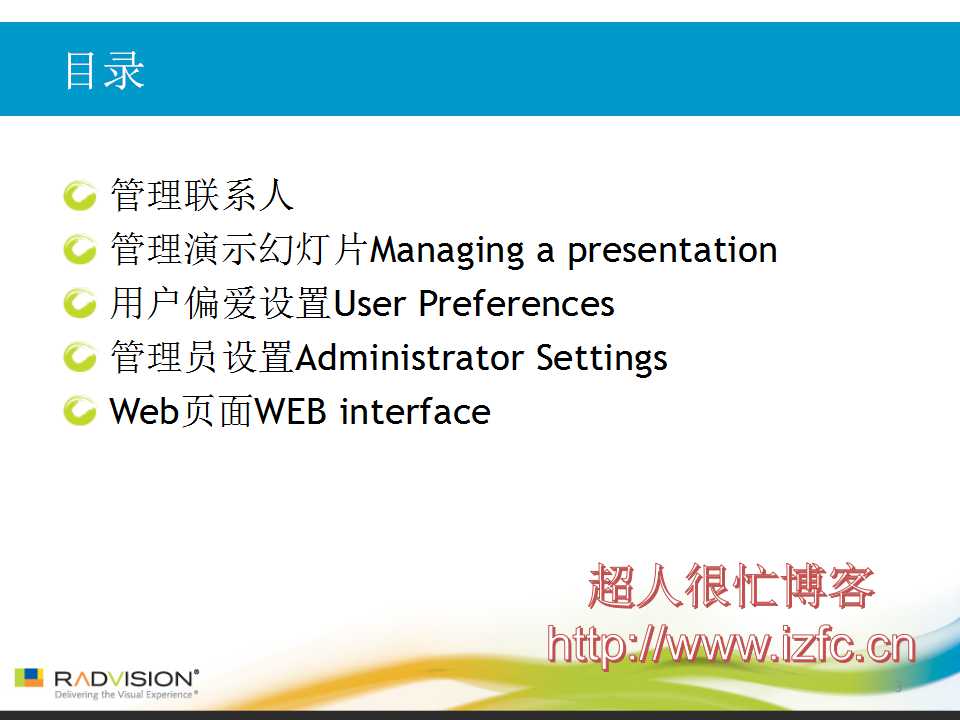

管理联系人
管理演示幻灯片Managing a presentation

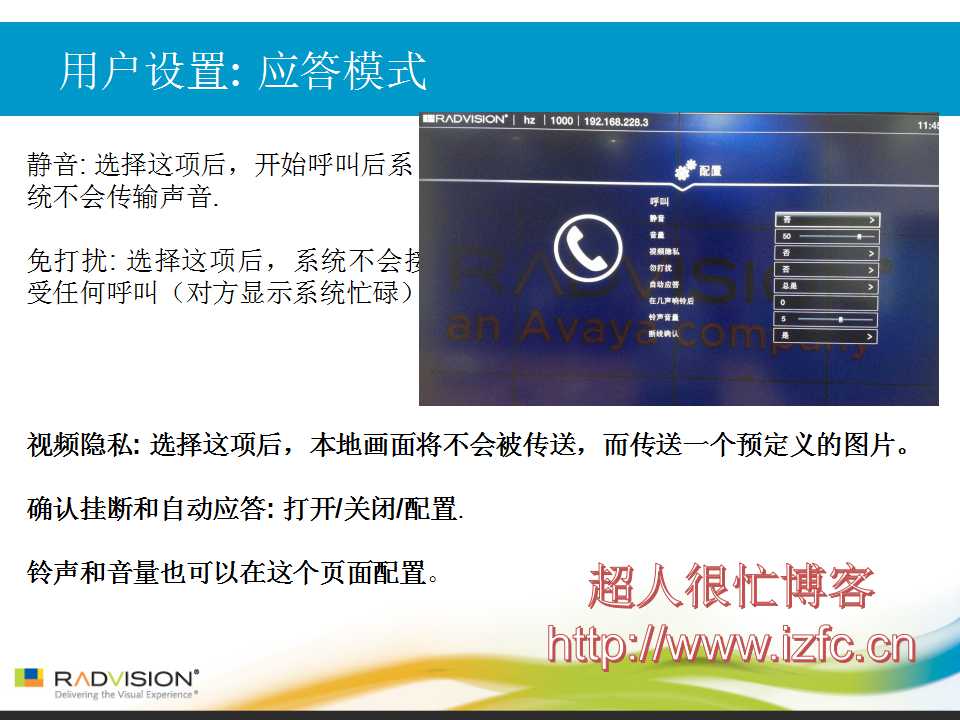

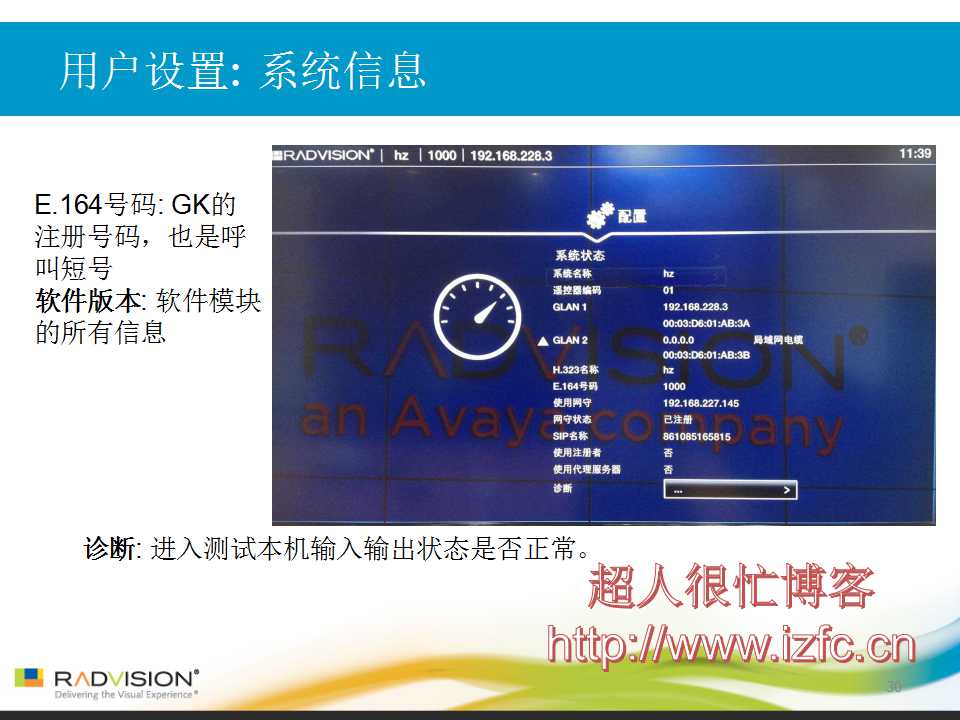

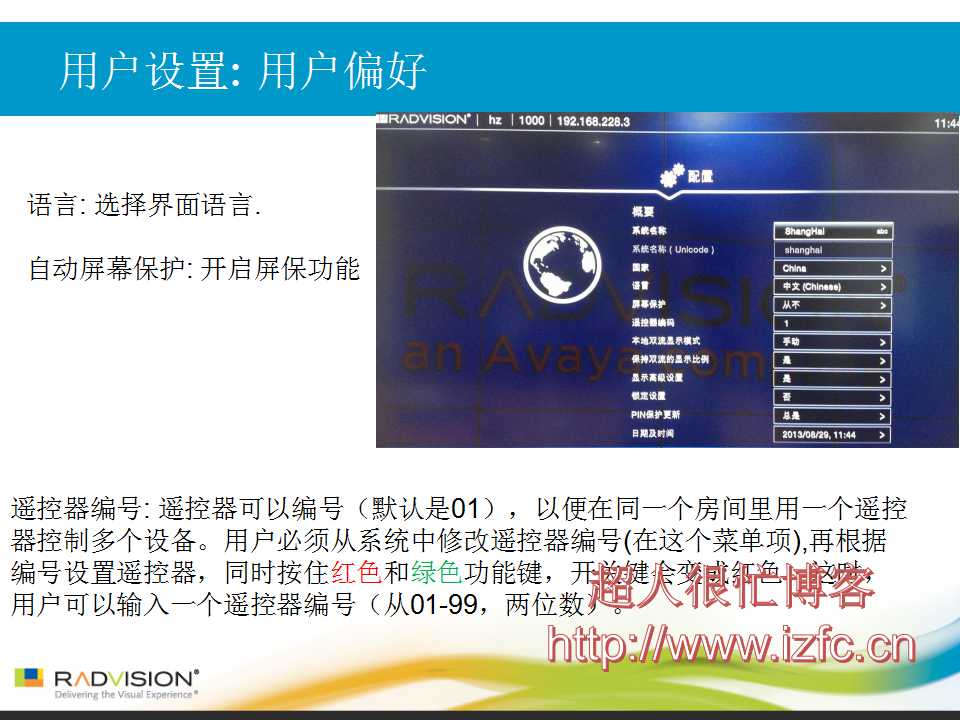

用户偏爱设置User Preferences

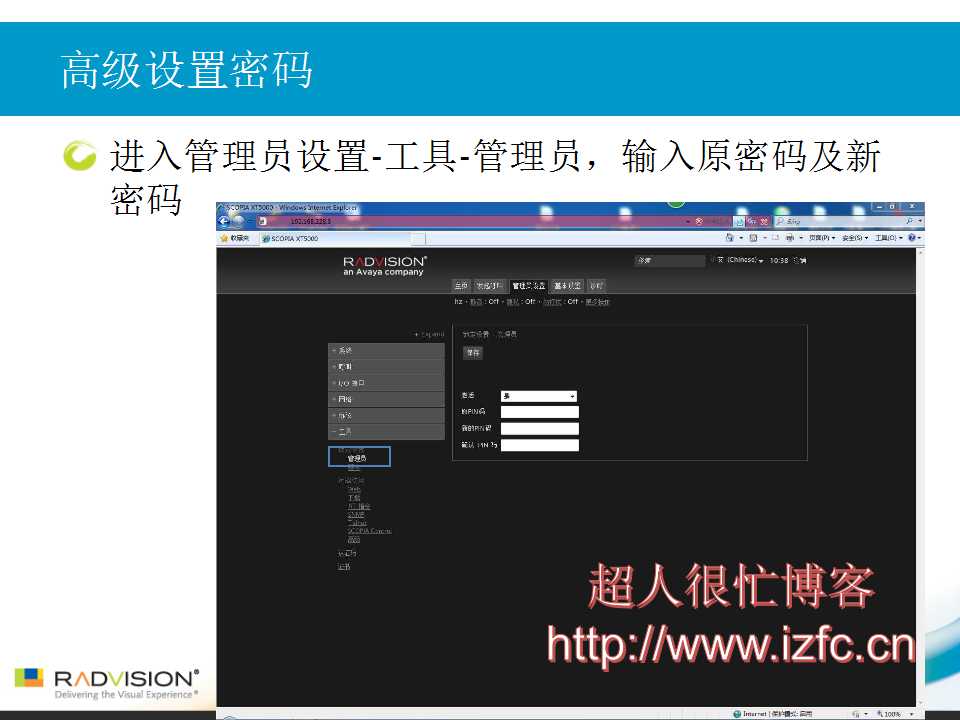

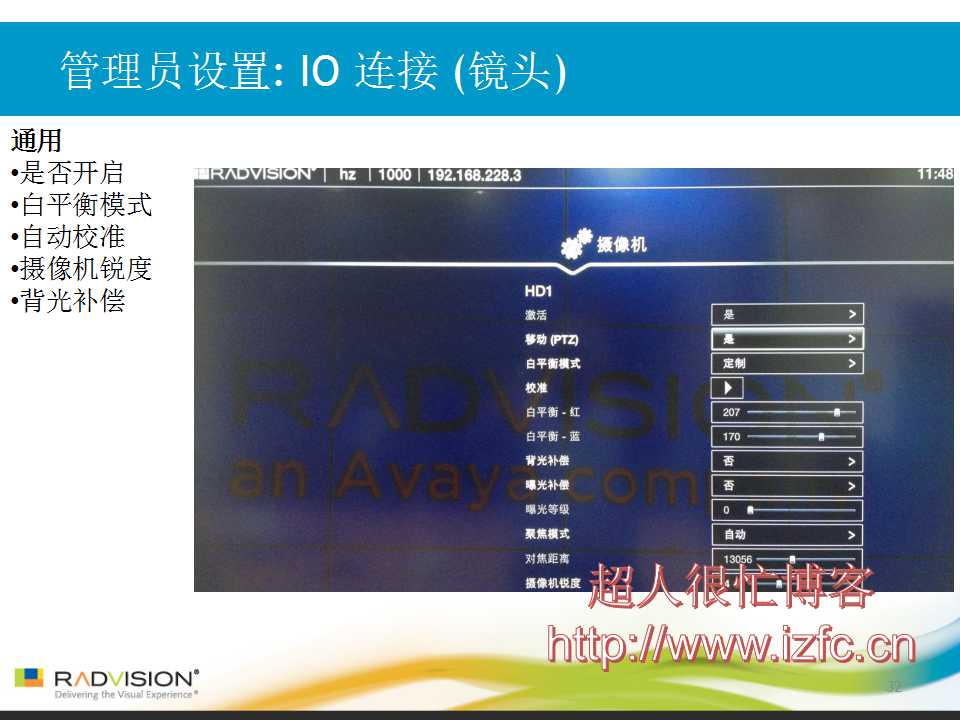

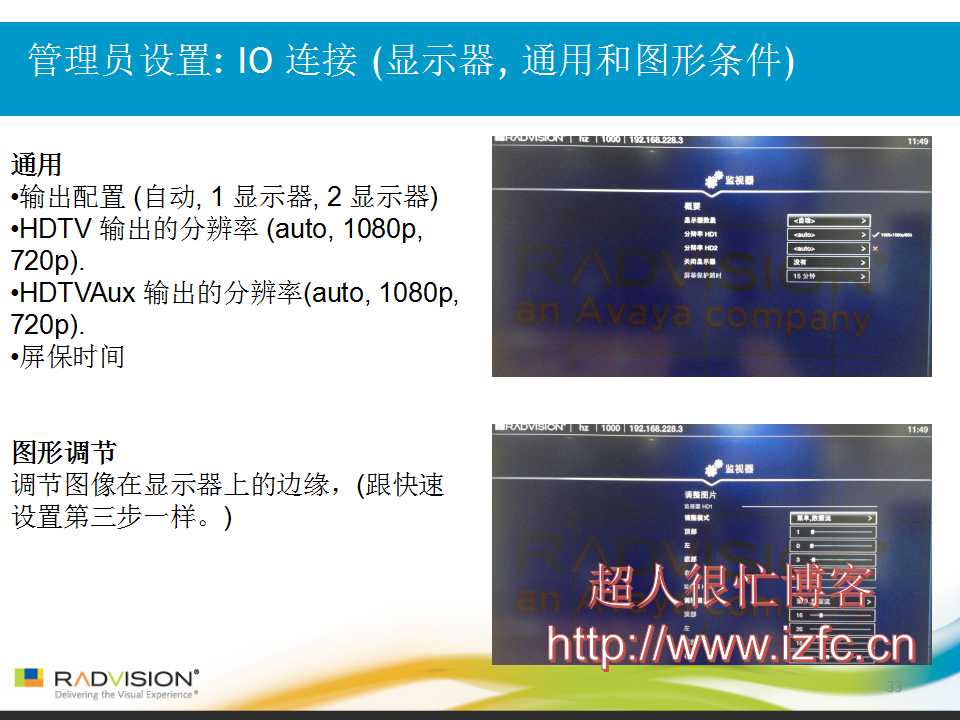

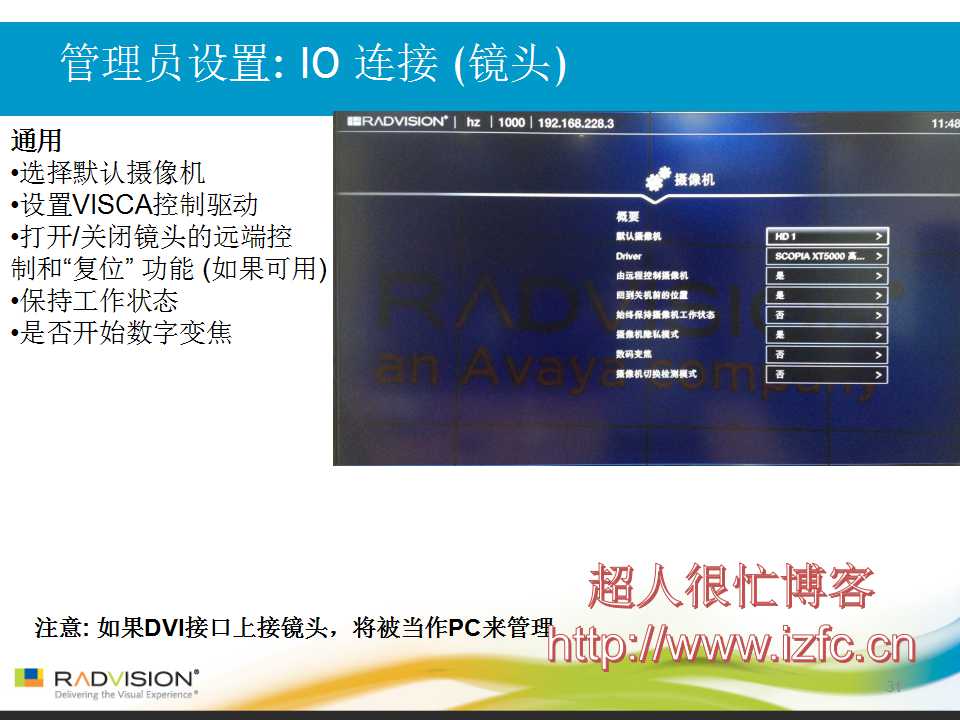

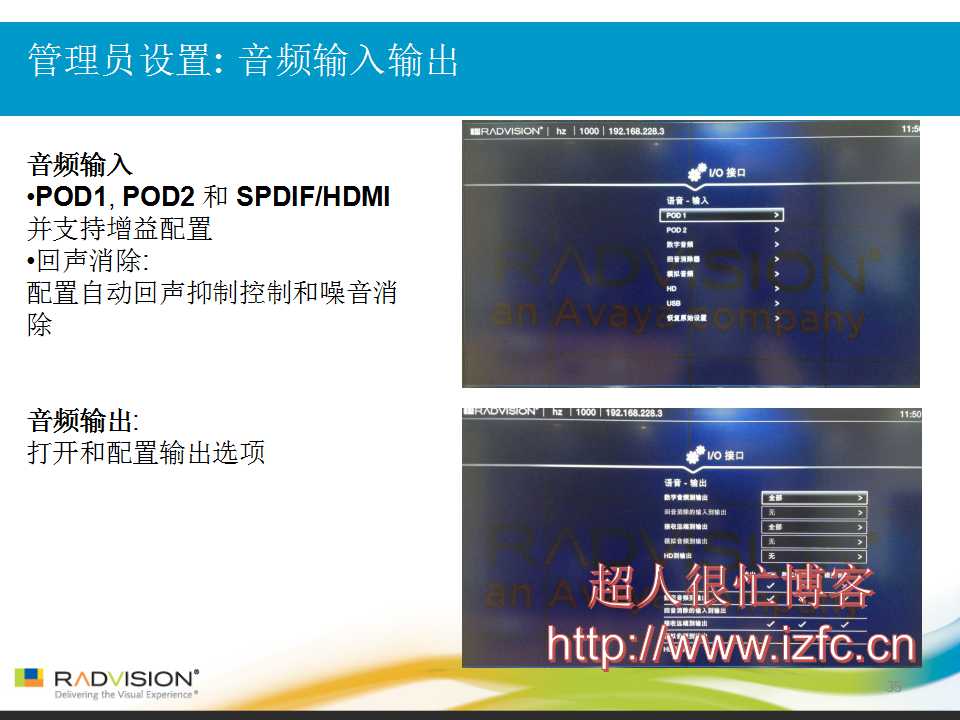

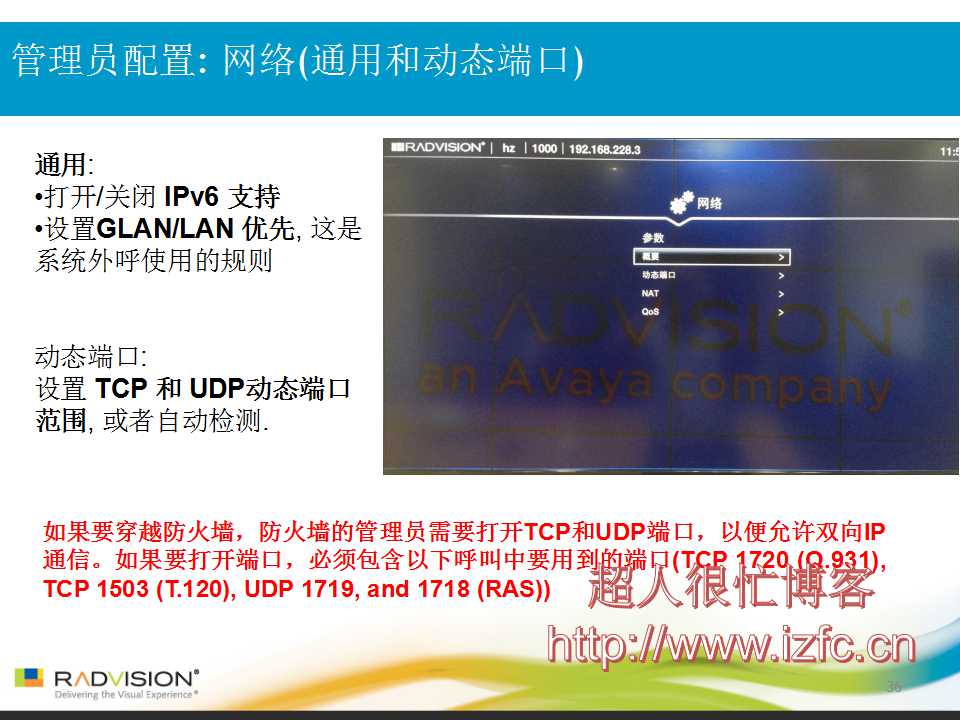

管理员设置Administrator Settings

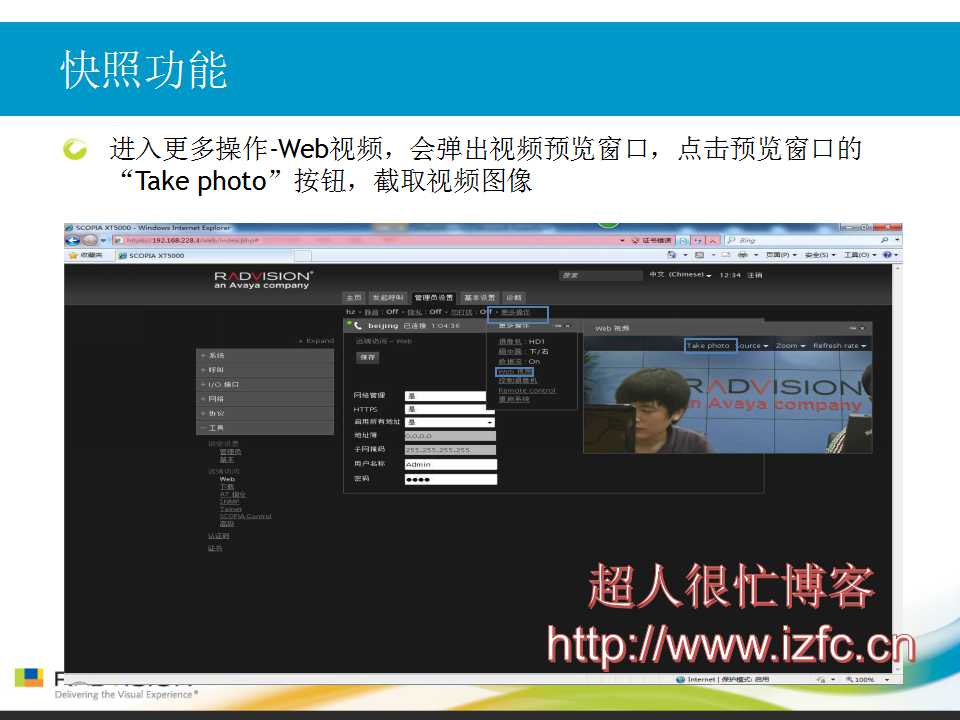

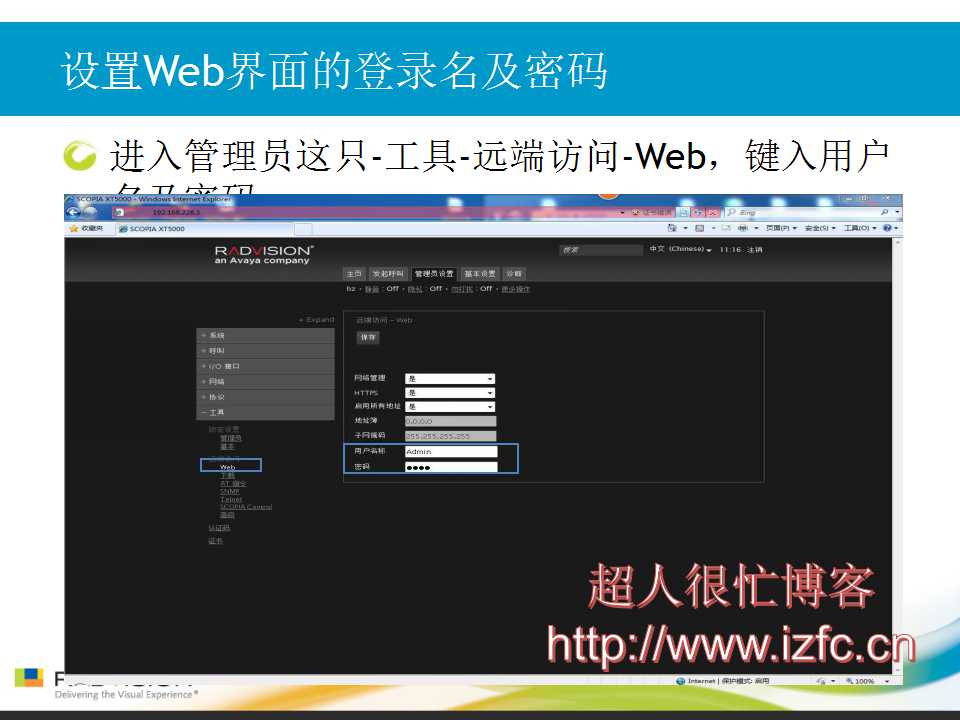

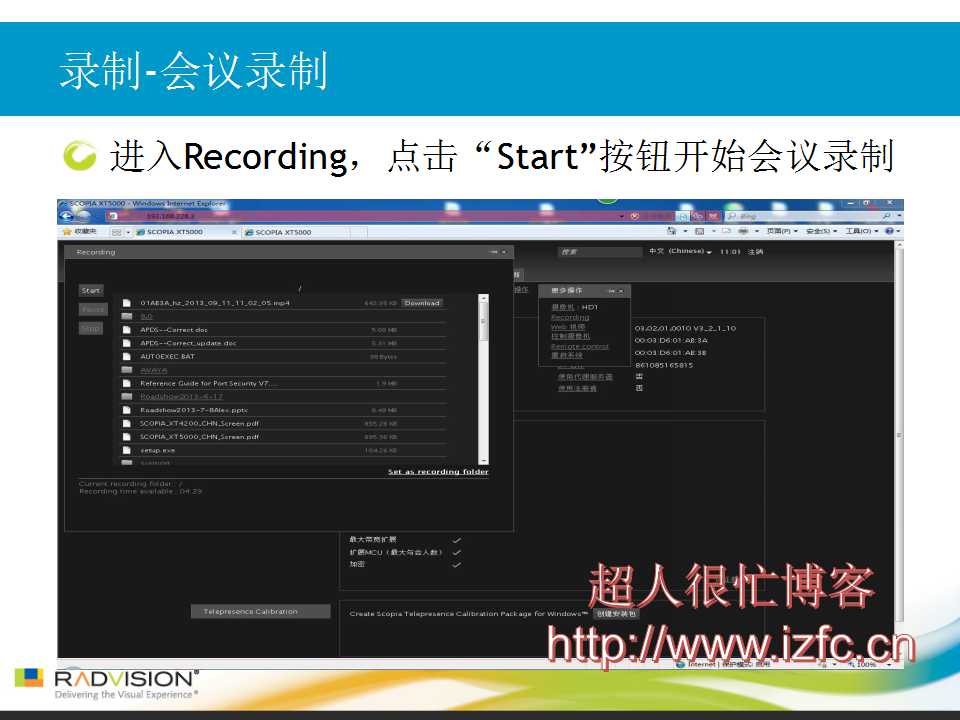

Web页面WEB interface

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第4张

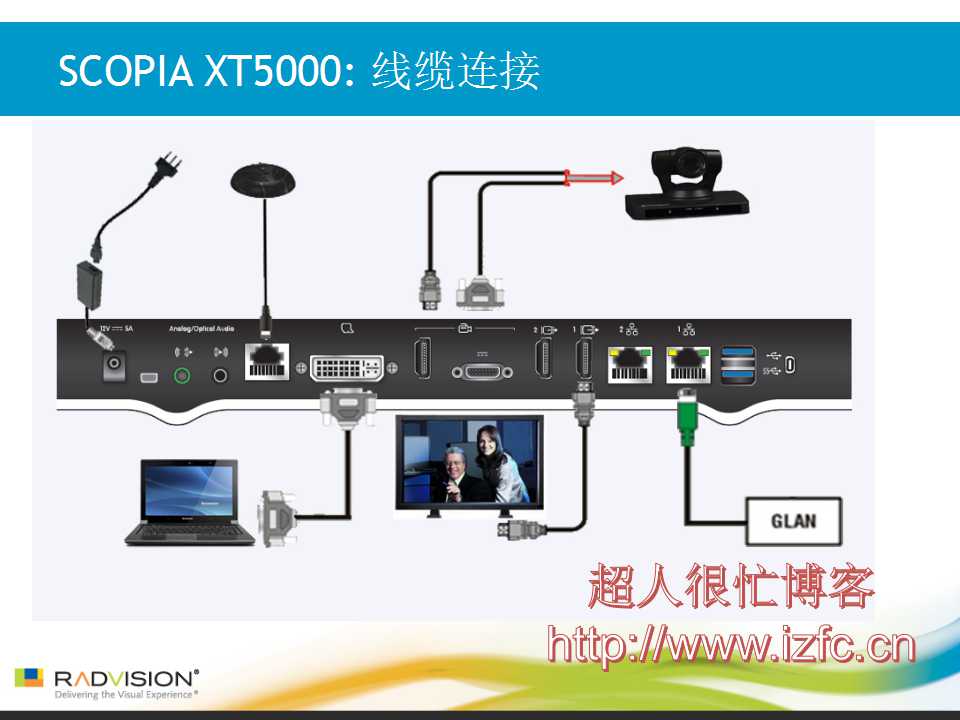

SCOPIA XT5000:线缆连接

SCOPIA XT5000背板接口图

SCOPIA XT5000设备连接示意图

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第5张

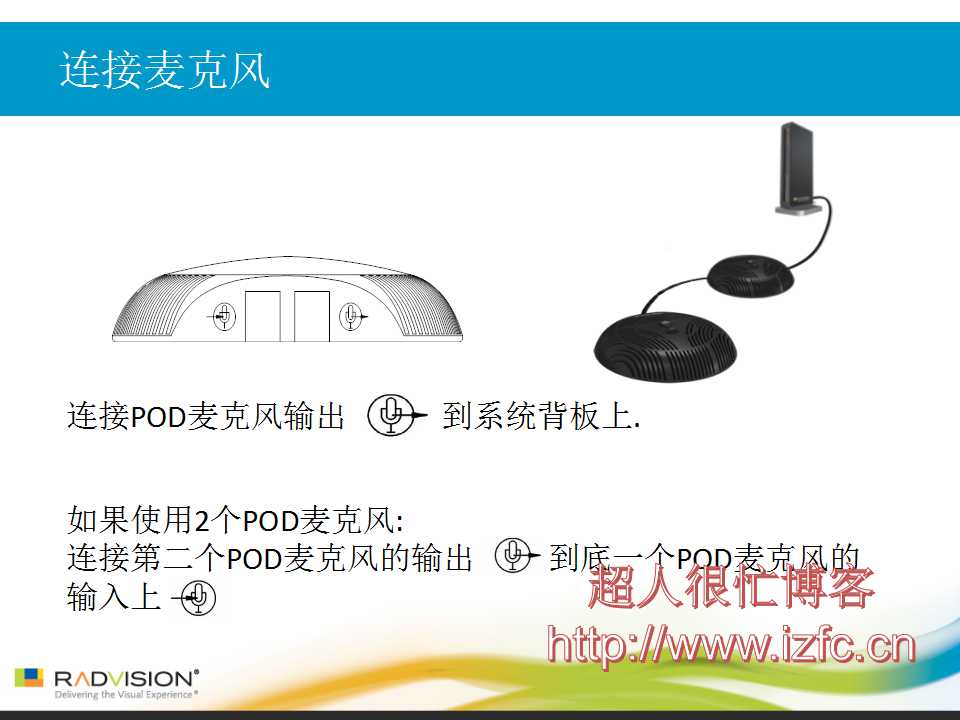

scopia xt5000/scopia xt4300/scopia xt4200/scopia xt1200/scopia xt1000麦克风连接如下:

连接POD麦克风输出             到系统背板上

如果使用2个POD麦克风:
连接第二个POD麦克风的输出          到底一个POD麦克风的输入上

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第6张

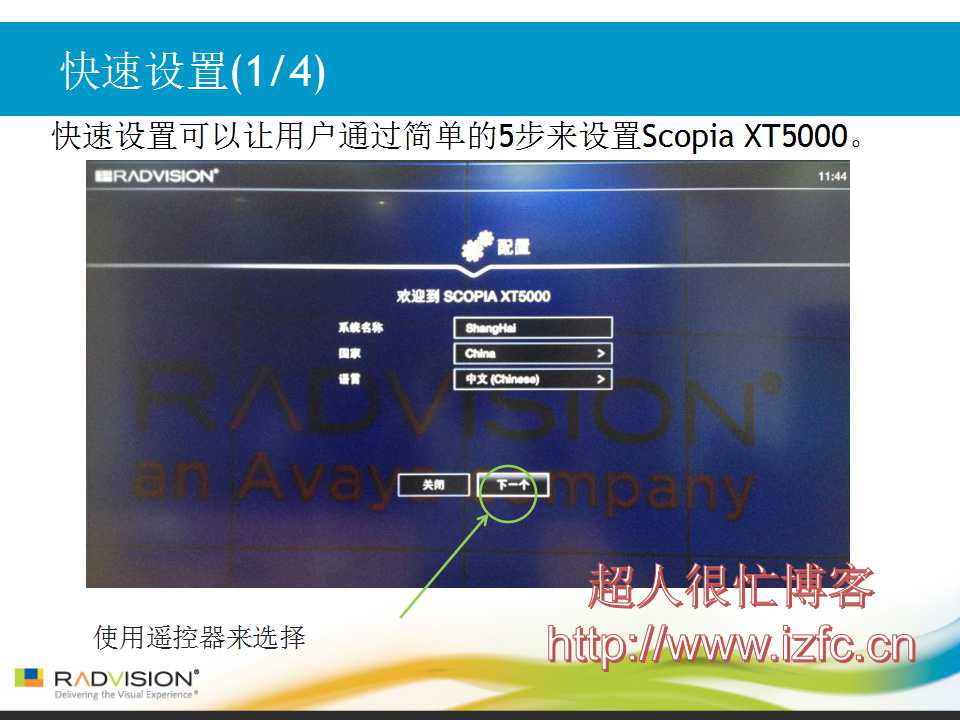

快速设置可以让用户通过简单的5步来设置Scopia XT5000。

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第7张

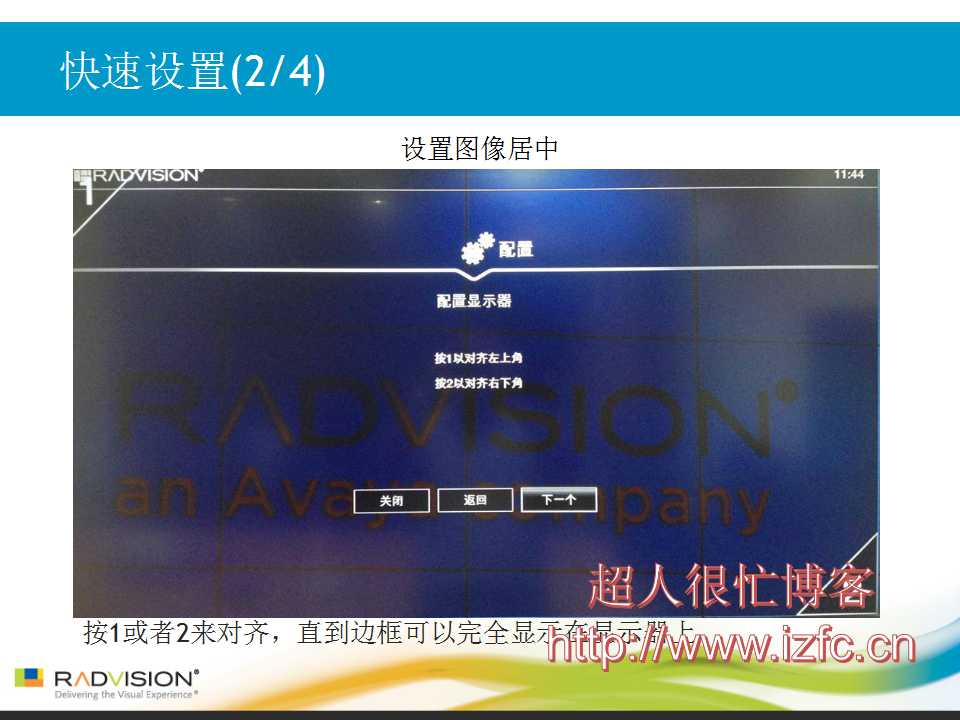

设置图像居中
按1或者2来对齐,直到边框可以完全显示在显示器上

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第8张

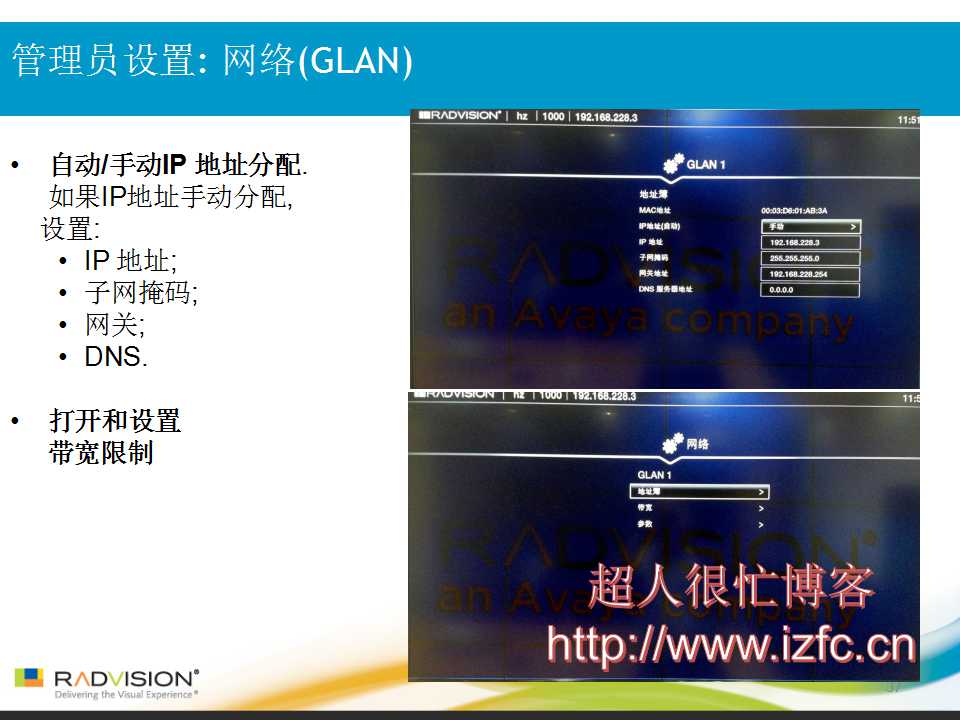

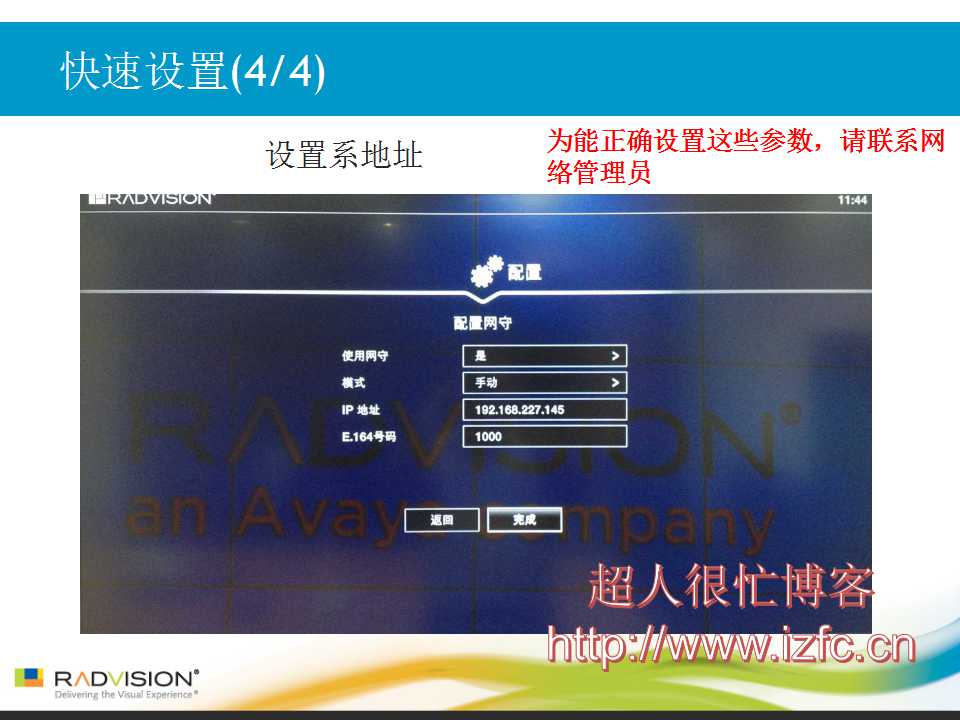

设置IP网络地址

为能正确设置这些参数,请联系网络管理员

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第9张



AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第10张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第11张

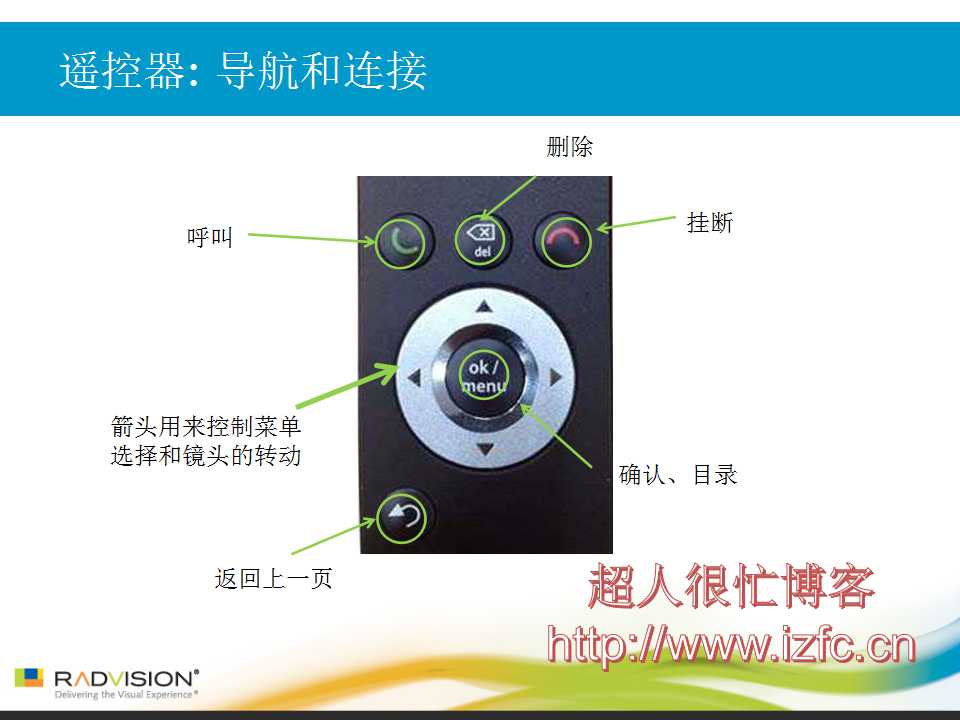

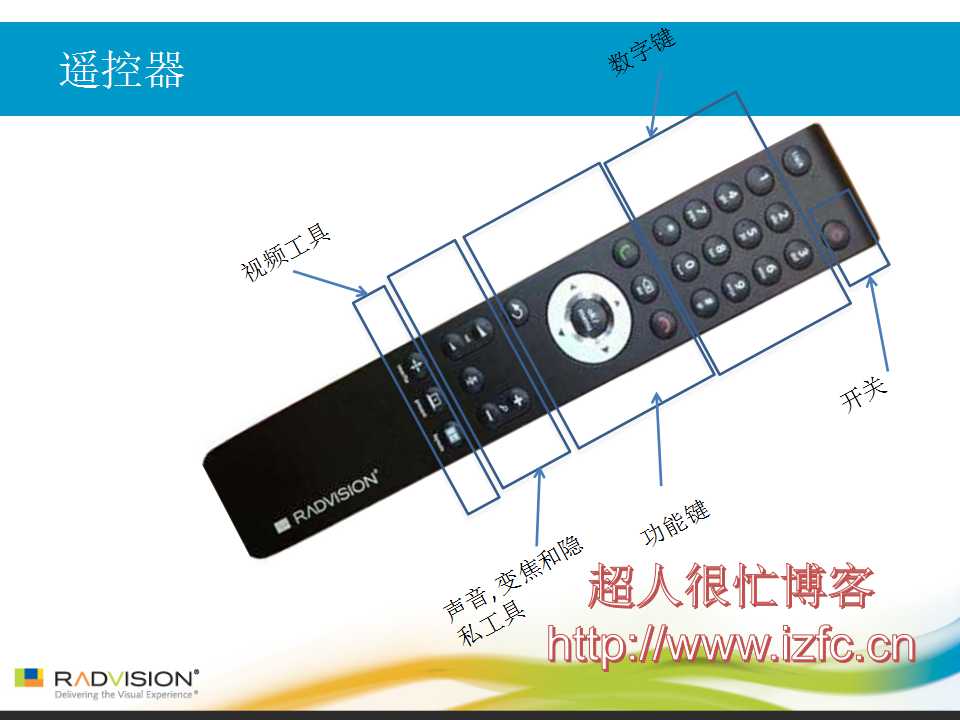

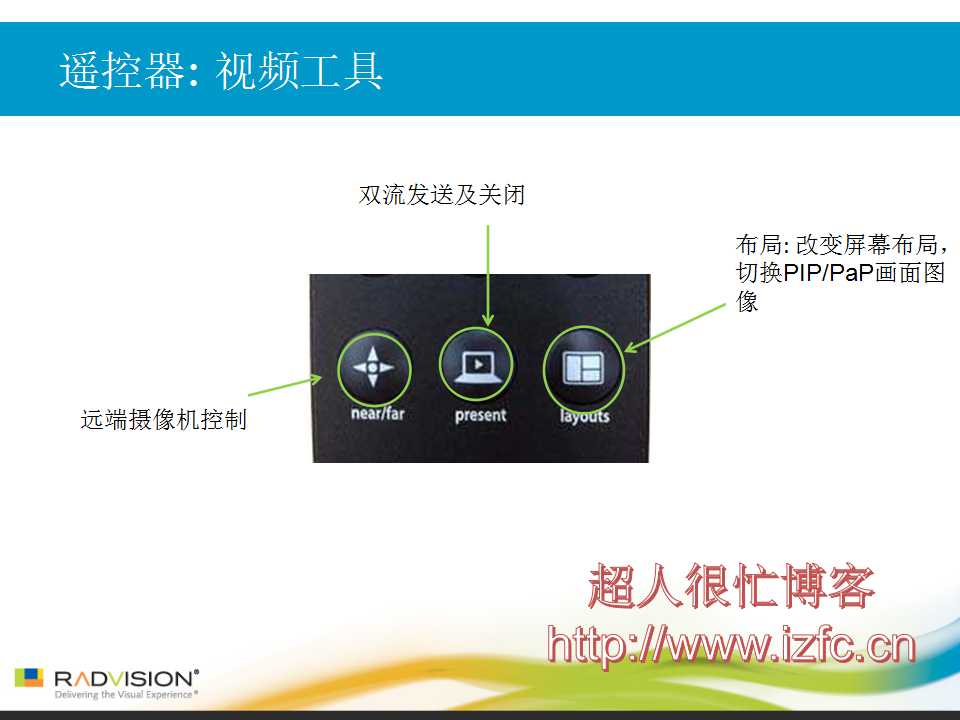

scopia xt5000/scopia xt4300/scopia xt4200/scopia xt1200/scopia xt1000遥控器操作

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第12张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第13张



AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第14张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第15张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第16张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第17张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第18张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第19张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第20张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第21张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第22张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第23张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第24张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第25张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第26张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第27张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第28张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第29张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第30张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第31张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第32张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第33张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第34张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第35张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第36张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第37张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第38张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第39张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第40张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第41张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第42张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第43张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第44张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第45张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第46张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第47张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第48张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第49张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第50张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第51张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第52张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第53张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第54张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第55张

AVAYA RADVISION 视频会议产品SCOPIA XT5000/scopia xt4200/scopia xt4300安装调试操作培训 视频会议 第56张
